调用链

调用链记录了请求在各个服务节点的处理时间、调用顺序等信息，通过调用链的视角，可以分析一个请求在分布式系统中，从发起端到响应端经过的所有服务节点的调用关系和性能指标。

其价值包括但不限于：

• 快速定位问题：当系统出现性能瓶颈或故障时，调用链可以帮助快速定位问题发生的具体位置，提高故障排查效率。
• 性能优化：通过分析调用链中的耗时节点和瓶颈，可以针对性地进行优化，提升系统整体性能。
• 服务治理：调用链有助于了解服务之间的依赖关系，进行服务的治理和优化，提升系统的可维护性和可扩展性。
• 监控和告警：基于调用链的监控可以实时了解系统的运行状态，及时发现异常情况并发出告警，保障系统的稳定运行。

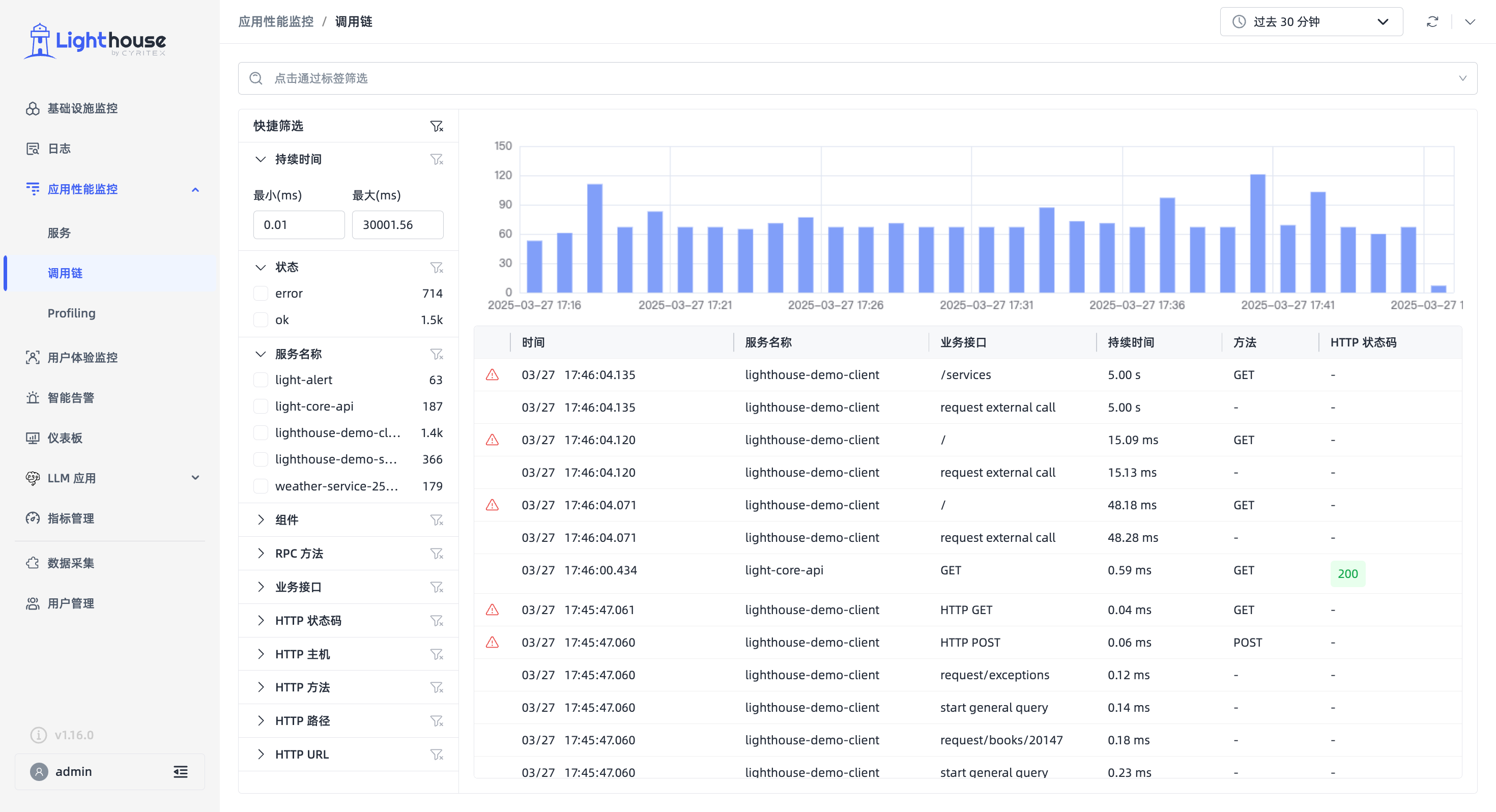

调用链列表

调用链列表页面，展示所有采集到的调用链（Traces）数据，可以帮助用户深层了解不同方法之间大调用关系、错误原因、性能瓶颈。

⬆️ 上方搜索框，可以输入不同的标签和标签值，快速过滤出目标数据，如服务名称、主机名称、Trace ID 等。

⬅️ 左侧快捷筛选框，可以通过多种筛选项快速过滤出目标调用链数据。调用链页面默认的筛选项有持续时间、状态、服务名称、操作、组件、RPC 方法、HTTP 方法、HTTP 状态码、HTTP 主机、HTTP 路径、HTTP URL。

➡️ 右侧柱状图，展示所选中时间段内，调用链总数的分布情况。

➡️ 右侧数据列表，默认展示所选中时间段内，每条调用链的发生时间、服务名称、操作、持续时间、RPC方法、HTTP状态码。列表默认按照时间倒序排列，用户点击「持续时间」表头，可以按照持续时间进行升序、倒序排列。

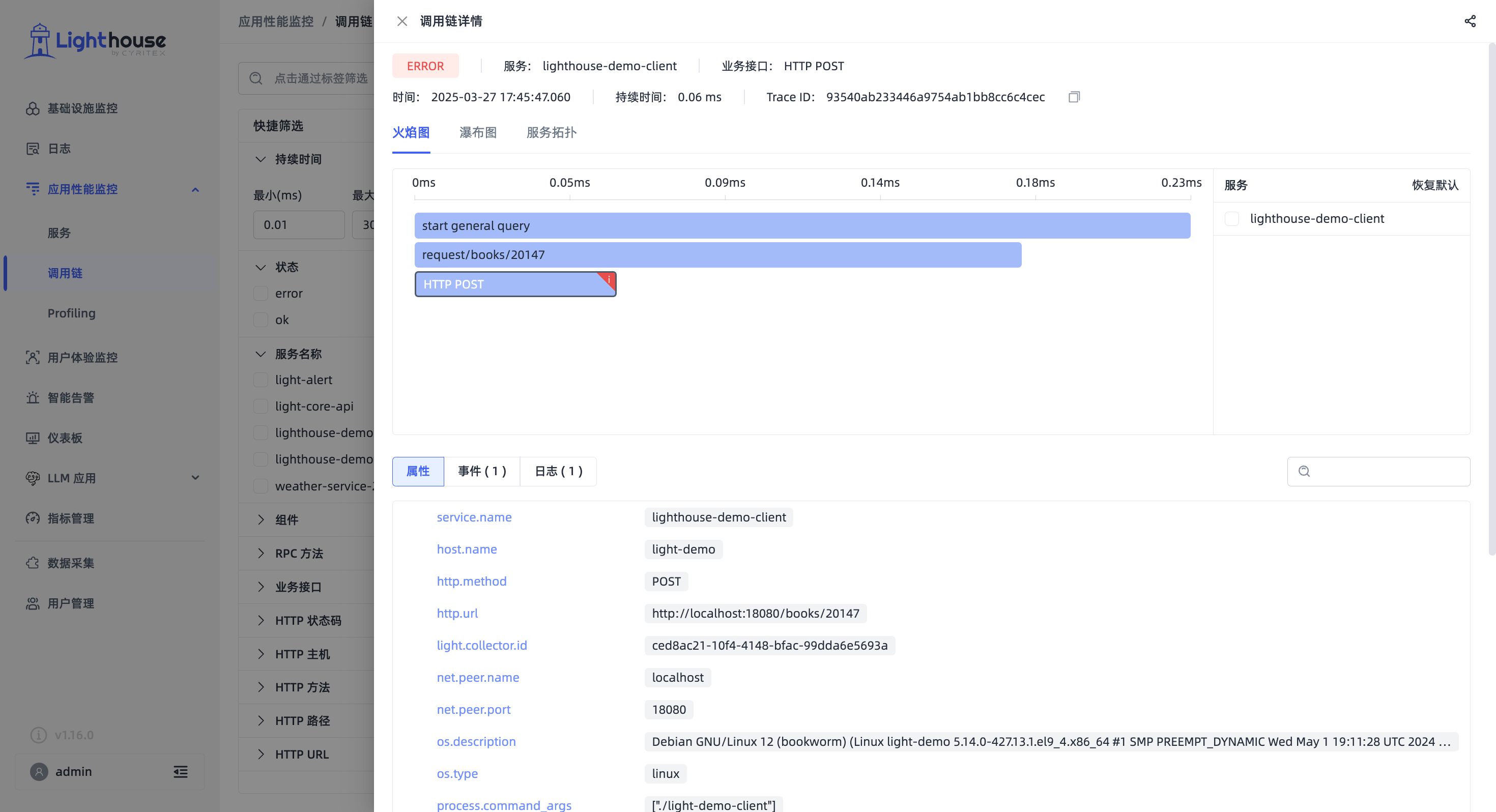

调用链详情

点击调用链列表中某条数据，右侧弹出抽屉页展示该条调用链详情页。

⬆️ 上方展示所选中的 span 的基本信息，包括所属服务、操作、开始时间、持续时间、Trace ID。除此之外，点击右侧「相关日志」，即可跳转查看该条调用链的日志信息。

⬇️ 下方展示该条 span 的标签和事件详情。点击火焰图、瀑布图中的的 span 切换数据，此处便切换展示被选中的 span 信息。

中间通过火焰图、瀑布图两种形式，展示不同方法之间的调用关系及性能数据；服务拓扑展示的是当前调用链的服务调用关系。

• 火焰图：
  • 鼠标悬浮在某条 span 数据上，会悬浮展示对应详情数据，包括服务名、业务接口、开始时间、持续时间。
  • 点击某条 span 数据，当前页面的上方的基本信息和下方的标签、事件详情信息，均属于被选中的 span 。
  • 火焰图右侧的服务筛选框，可以帮助用户过滤出指定的服务信息。未被选中的服务的 span 会灰度展示；点击服务筛选框右上角的「恢复默认」，即可展示当前调用链所涉及的全部服务的 span 数据。
• 瀑布图：
  • 鼠标悬浮在某条 span 数据上，会悬浮展示对应详情数据，包括服务名、业务接口、开始时间、持续时间。
  • 点击某条 span 数据，当前页面的上方的基本信息和下方的标签、事件详情信息，均属于被选中的 span 。
• 服务拓扑：展示当前调用链的服务调用关系。
